TES系列三軸水平振動篩是吸收國內外同類型振動篩技術而研制的，因水平安裝，占用現場空間小，而廣泛運用于冶金、建材、交通等行業，是移動破碎站上非常理想的設備。三軸驅動能使篩機產生理想的橢圓運動，兼?zhèn)淞藞A振動篩和直線振動篩的各自的優點，具有透篩性好、處理能力大、安裝高度小的特點，可根據實際物料狀況選擇振動軌跡，對難篩分的物料更具優勢，是各種礦山、石礦場、移動式篩分站的理想設備。

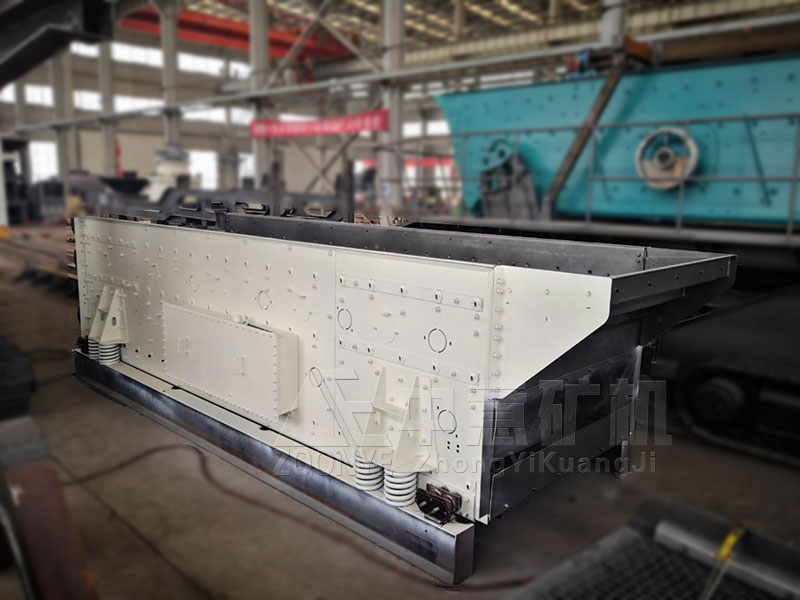

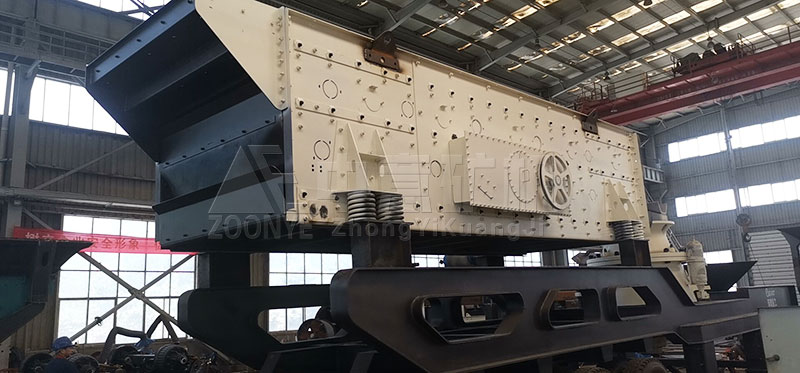

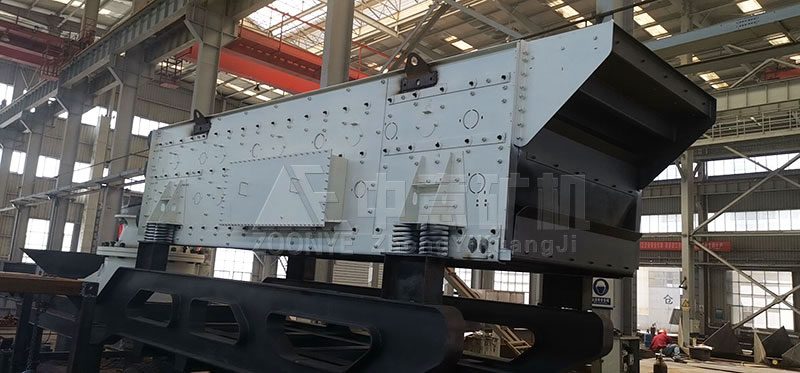

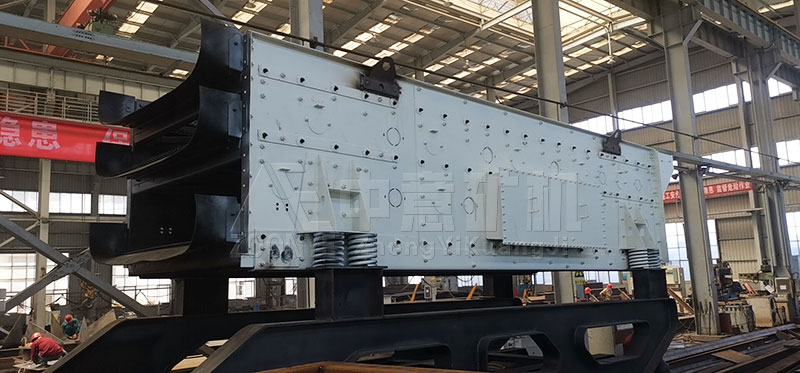

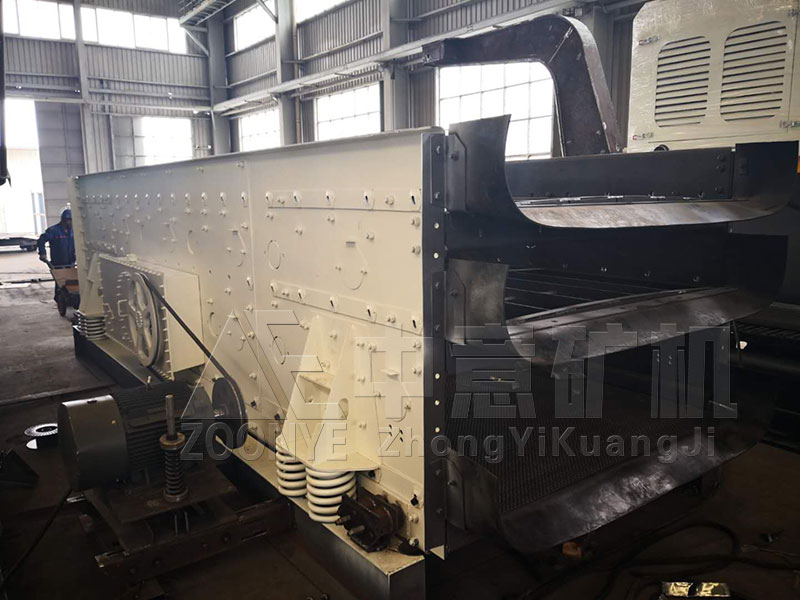

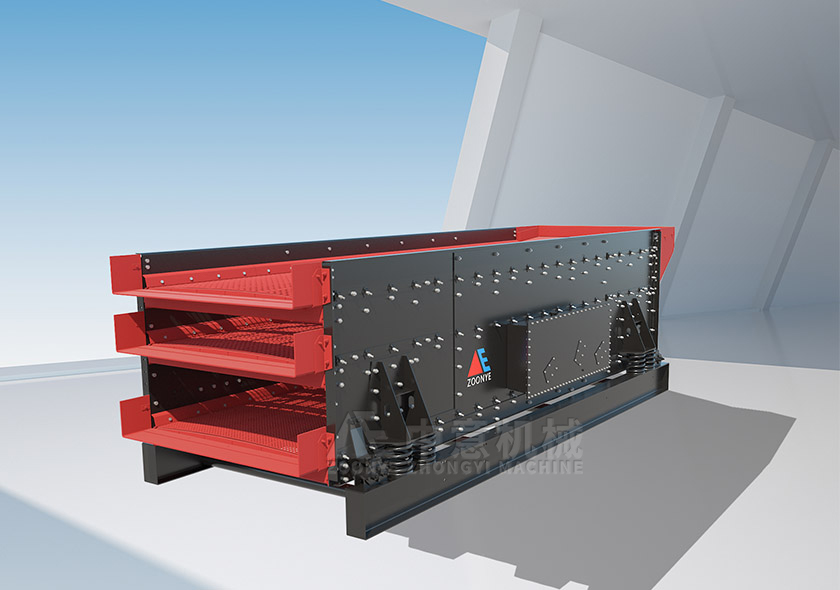

三軸水平振動篩

篩分效率更高

橢圓運動 振幅可調

三軸驅動 作業平穩

水平安裝方式，節省空間

優勢特點

(1)三軸驅動能使篩機發生理想的橢圓運動，振幅可調，可根據實踐物料狀況選擇振蕩軌道， 對難篩分的物料更具優勢。
(2)三軸驅動逼迫同步激振，能使篩機獲得安穩的作業狀況，對要求處理量大的篩分特別有利。
(3)三軸驅動改善了篩框受力狀況，減輕了單個軸承負荷，側板受力均勻， 進一步提高篩機的可靠性和壽數。
(4)因?yàn)槠渌桨惭b，有用的降低了機組高度，能很好的滿足大、中型移動式篩分機組的需要。
(5)軸承稀油光滑，有用降低了軸承溫度，進步了壽數。
(6)同樣的篩分面積，橢圓振動篩產量可進步1.3－2倍。

工作原理

三軸水平振動篩以三軸塊偏心激振器為激振源，其激振器的三根軸上裝有相同規格的配重塊，齒輪強制同步，結構緊湊、穩定，能耗低。動力由電機經皮帶輪傳遞至主動軸，同步齒輪強迫各軸保持相位差穩定，從而產生激振力，迫使篩箱作強制連續的橢圓運動。物料借助橢圓振動的力量沿水平篩面的圓周方向不斷跳動，分層并分離。拋起時，物料一邊松散分層，一邊向前運動，粒度分級和向前輸送的工作就在周而復始地拋擲過程中完成。

技術參數
